マックエイト コネクタソケット
AF-0.5(H) , リール1000個入 , 定格2A

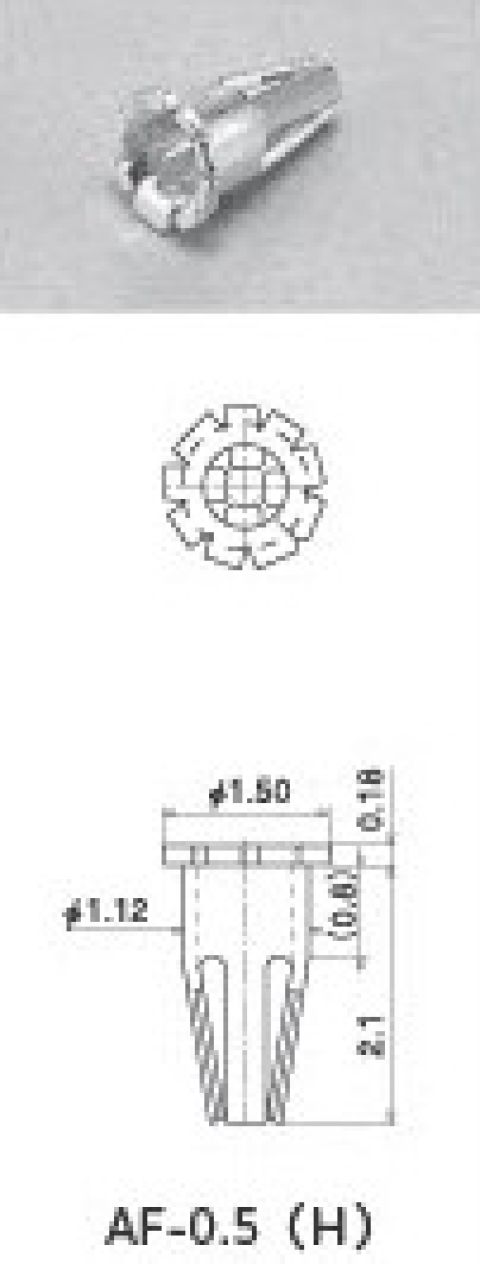

AF-0.5(H)
商品説明
AF-0.5(H) |『ソケット君』| 適合オスピン;0.40～0.6φ | 1リール1000個入

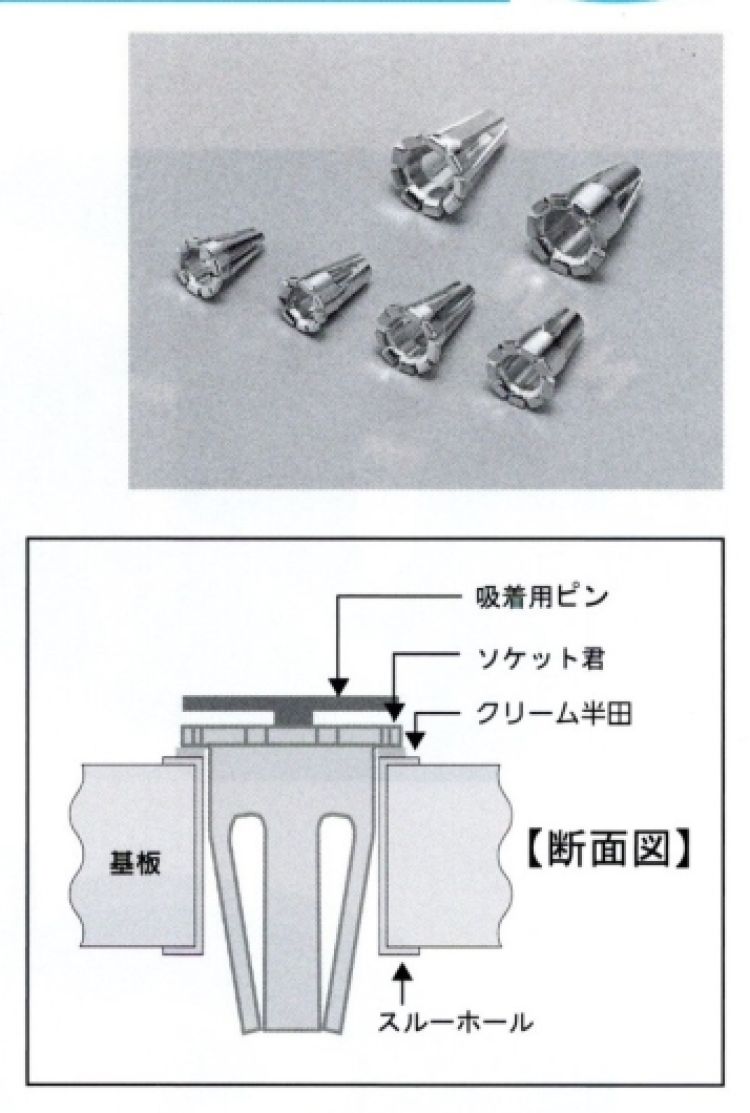

● スルーホール穴に AF シリーズをマウンターにて自動搭載し、
リフローするだけでスルーホール穴がソケットに変身します。
● 鉛フリー半田による熱上昇から部品を守ることが出来ます。
● 各種部品（線径 φ 0.40 ～φ 1.0）の取付けが可能。
● 材質;ベリリウム銅（吸着用ピン…アルミ） (ピン抜きAF-JIG)
● 処理…ニッケル下地金メッキ
● 接触抵抗……10m Ω以下
● 定格電流
AF-0.5（ ）… 2A
AF-0.7（ ）… 4A
AF-0.9（ ）… 6A
● 挿抜耐久性……100 回
● 推奨メタルマスク厚…100 μm ～ 150 μm
● 適合プリント基板板厚…全ての板厚に可能
● 使用温度範囲…－ 40 ～＋ 125℃
● 自動実装機は自動認識タイプを御使用下さい。
| 平均値(g) | 適合オスピン値 | 挿入力 | 抜去力 |
| AF0.5(L) | φ0.45～0.60 | 50 | 30 |
| AF0.5(H) | φ0.40～0.60 | 250 | 130 |
