マックエイト
WL-1 , ヘッダーピン1列連結タイプ(金)34Pin ,(10パックからの販売)
WL-1
商品説明
ヘッダーピン|2.54mmピッチ34PIN連結|10本入りパック(1～9パックの販売)

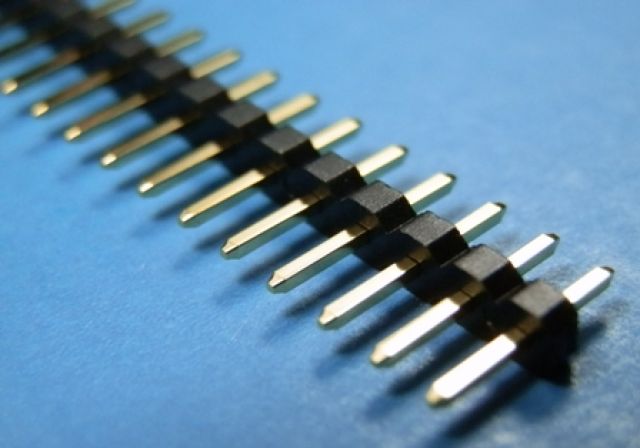

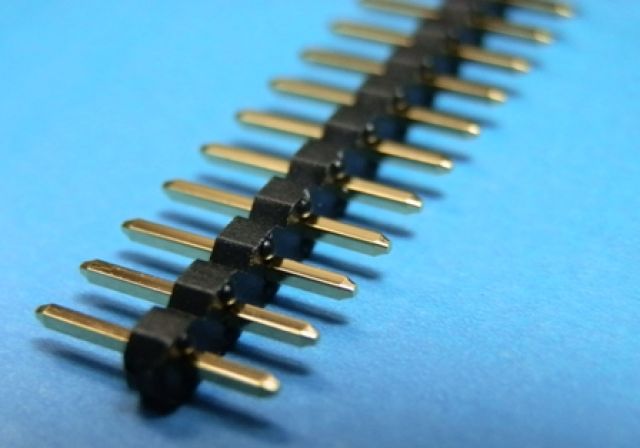

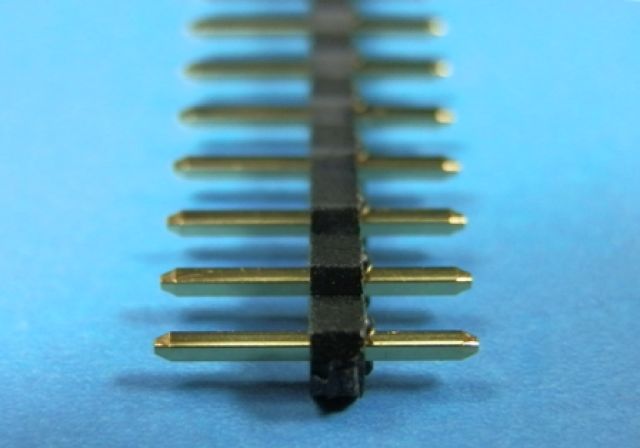

● 2.54mmピッチで連結されたタイプのラッピング端子● ジャンプソケット（品番JS-1）との組合せにより信号接続の切替ができます。
(この場合のプリント基板面からの高さは6mm=WL-1とJS-1の組合せ）

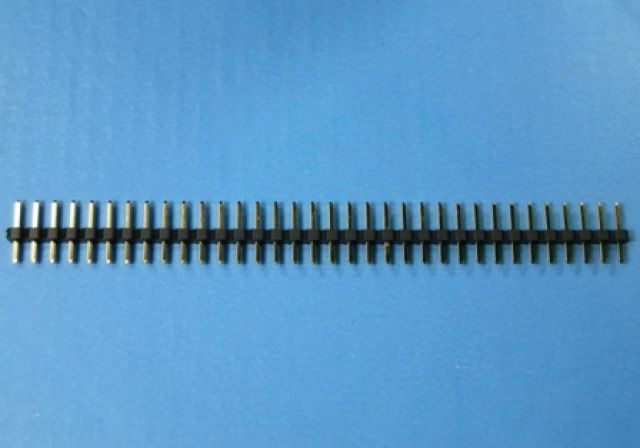

● 34ピン連結(ご希望の極数でカットしてご使用下さい。)
● ご希望極数へカットした製品もあります。
● 材質：樹脂部……PBT黒色（UL94V-0）
：ピン部……リン青銅
● 処理：ピン部……ニッケル下地金メッキ
● プリント板取付穴径……φ1.0～φ1.1
● 定格電流……3A
● 定格電圧……250V AC,DC
● 絶縁抵抗……500MΩ以上品番WL-1
● 耐電圧……1000V AC,DC1分間
● 使用温度範囲……−40～＋125℃
A寸法：4.3
B寸法：6.0

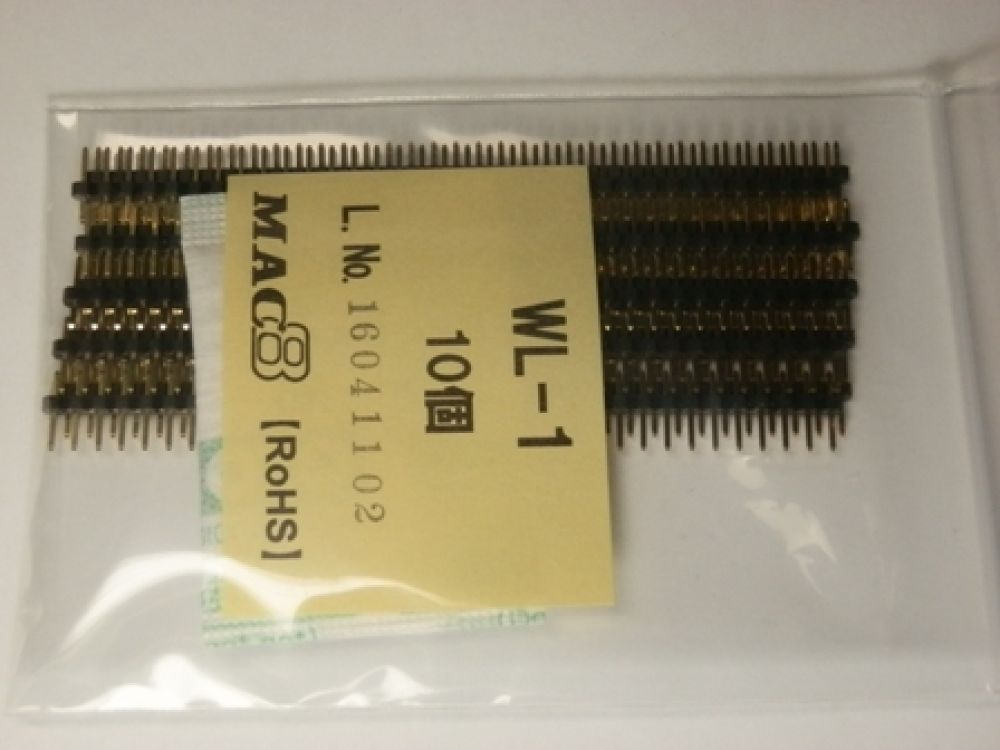

10本入りパック
WL-1,WL-10資料 , WL-1-2P , WL-10 , JS-1 , WLW-1←へ ,
