TOSHIBA

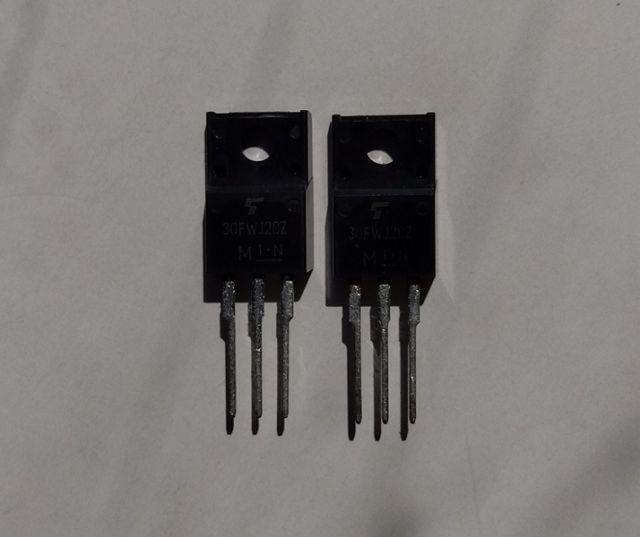

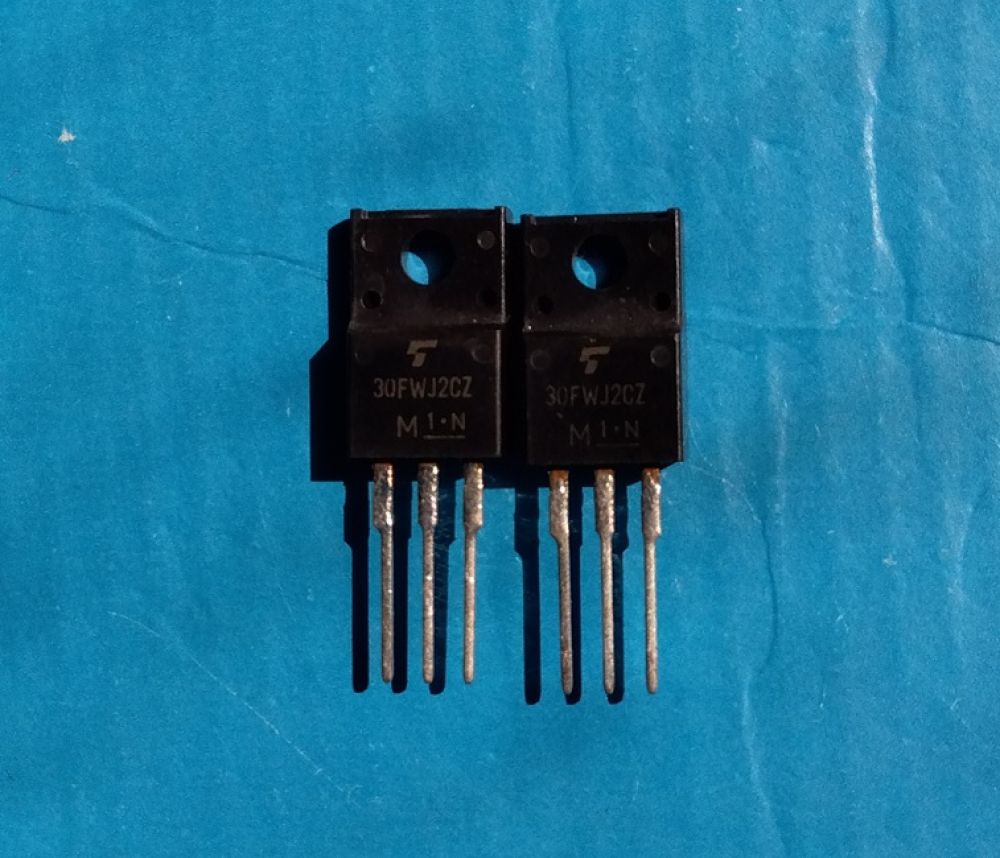

30FWJ2CZ47M,ショットキーバリヤダイオード,30A
30FWJ2CZ47M
商品説明
ショットキーバリアダイオードスタック|30FWJ2CZ47M
30FWJ2CZ47M定格：
Vｆｍ=<0.47V
Vrrm=30V
配線：①ANODE③CATHODE②ANODE
〇東芝（Toshiba）製のショットキーバリアダイオードスタックです。
特徴：
〇タイプ：ショットキーバリアダイオード (Schottky Barrier Diode)
〇構造：整流器スタック
〇主な用途： 高速スイッチング、低電圧・大電流の整流
〇シリーズ：30FWJ2C48Mなどと同様に、30AクラスのTO-220FL/TO-220NISパッケージ等で使用される製品群に含まれます。
回路で使用する際のポイント：
〇全波整流（交互に流れる回路）の場合:トランスのセンタータップ出力など、2つのダイオードが交互にタイミングをずらして動作する全波整流回路であれば、回路全体として最大定格30Aです。
〇片側だけ単独で使用する場合:3ピンのうち片側のピン（ダイオード1個分）しか接続しない場合は、最大定格は半分になります。最大定格15Aです。
〇並列接続して30A流す場合:左右のピン（アノード）を短絡（ジャンパ）して1つの大きなダイオードとして使用すれば、理論上最大定格30Aです。ただし、内部のわずかな特性差により電流が片寄るリスク（100％偏って流れます。）を考慮し、余裕を持った（デレーティングした）設計が推奨されます。 資料
