fig 形式 製造社
略記号
Vce(v) Ic max(mA) Pc max(mW)
(Ta=25℃)
Hfe 価格 形/コンプリメンタリ 商品ページ
リンク
2SA429 TOS -150 -30 400 70~240 \100 備考
2SA467G TOS -30 -400 400 70~240 \100 備考
2SA503 TOS -80 -600 800 30~300 ¥400備考
2SA530H HIT -35V -100mA 200mW 35-200 ¥200 備考
2SA545 NEC 60V 200mA 400mW 80,BCE ¥100 文字を正面に見て放熱器付きパワートランジスタft:200MHz
2SA548H Hitachi -35 -100 200m 80 ¥100 Ft:200MHz
2SA733 NEC -50 -100 250 200 \40 備考
2SA738 HIT -25 -2.5A 8W 60~320 \100 備考
2SA761 SOY -110 -2A 6.3W 100 \450 備考
2SA779 HIT -35 -1.5A 10W 60~200 \150 備考
2SA814 TOS -120 -1A 15W 70~240 \300 備考
2SA817 TOS -80 -300 600 70~240 \50 備考
2SA842 TOS -40 -50 200 450 \90 備考
2SA941 TOS -120 -50 300 100~700 \50 備考
fig 形式 製造社
略記号
Vce(v) Ic max(mA) Pc max(mW)
(Ta=25℃)
Hfe 価格 形/コンプリメンタリ 商品ページ
リンク
2SA942 TOS -90 -50 300 200~700 \50 備考
2SA950 TOS -30 -800 600 100~320 - 備考 -

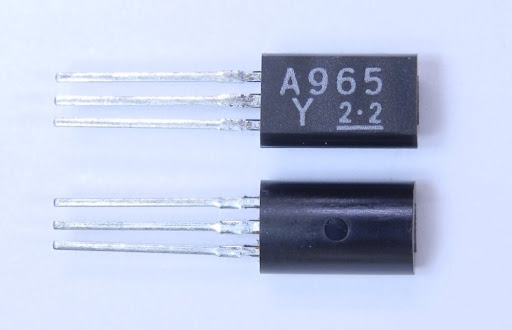

2SA965 TOS -120 -800 900 80~240 \60 ECB/TO92MOD/2SC2235
120MHz
2SA970 TOS -120 -100 300 200~700 \40 備考
2SA1008 NEC -100 -2A 15W 40~200 \180 備考
2SA1010 NEC -100 -7A 40W 40~200 \120 備考
2SA1015 TOS -50 -150 400 70~400 \30 備考

2SA1020-Y TOS -50 -2A 900 70~240 \40 備考2SC2655-Y
2SA1048 TOS -50 -0.15A 0.2W 70~400 \40 備考
2SA1162 TOS -50 -150 150 250 \50 備考
2SA1356 TOS -40 -0.8A 5W 70-240 \100 備考
2SA1358 TOS -120 -1A 10W 150 \70 備考
fig 形式 製造社
略記号
Vce(v) Ic max(mA) Pc max(mW)
(Ta=25℃)
Hfe 価格 形/コンプリメンタリ 商品ページ
リンク
2SA1459 Nec -15 -50 250 80 ¥40 備考
2SA1869 TOS - - - - \100 備考
2SA1940 TOS -120V -8A 80W 55~160 ¥300 備考
2SA1941 TOS -140V -10A 100W 55~160
-O(80〜160)
¥300 備考
2SA1943 TOS -230V -15A 150W 55~160 ¥500 備考
2SA1987 TOS -230V -15A 180W * ¥480 備考
fig 形式 製造社
略記号
Vce(v) Ic max(mA) Pc max(mW)
(Ta=25℃)
Hfe 価格 形/コンプリメンタリ 商品ページ
リンク
2SB473 Matsushita -32V -1A 4.3W 80 ¥2700 Ge
2SB605 NEC-50 -700800 200 ¥100 備考
2SB624-L NEC -25 -0.7 200mW 110〜400 ¥100 備考
2SB647AC-E
RENESUS -100V -1A 0.9W 60〜200 ¥50 TO-92M
E,C,B
2SB676 Toshiba -80 -4A 30W 2000< ¥200 備考
2SB740 Hitachi -50 -1A 900 100~320 ¥80 備考
2SB1016A-Y(F) TOSHIBA -100V -5A 30W 120〜240(Y) ¥206 -
SC-67
B,C,E
TTB1020B TOSHIBA -100V -7A 30W 2000 ¥1100(10個) -
-
B,C,E
2SB1259 Sanken -120 -10A 30W 2000 ¥180 備考
2SB1261-AZ Renesas
(旧NEC)
-60 -3A 1W
P(Tc=25℃):10W
100〜400 ¥80 BCE/SC53/
50MHz
